Самодельная шипорезка

Многие хозяева домов и квартир привыкли проводить практически весь ремонт при помощи собственных усилий. В тех случаях, когда изготавливаются окна и двери, широкое распространение получает фрезерно-шипорезный станок. Однако такое устройство не совсем подходит для этих целей. Связано это с тем, что его необходимо постоянно перенастраивать под различные задачи. Именно по данной причине и рекомендуется изготовить шипорезный станок самостоятельно.

shiporeznyi-stanok

В результате нижеперечисленный действий получится станок, который не нужно перенастраивать, ведь он будет настроен только на работу с нарезкой шипа. Для сборки необходимо предварительно приобрести два шпинделя. Схема конструкции каретки может быть найдена на просторах Глобальной сети. При желании в неё самодельная шипорезка можно внести изменения.

Чаще всего в общей конструкции шипорезного станка при самостоятельной сборке изменяется длина направляющей шины в большую сторону. Следовательно, нагрузки также возрастают. В связи с этим можно отказаться от применения квадратной трубы, а вместо неё допускается использование двутавровой балки, к полкам которой привариваются уголки.

Не рекомендуется изменять стандартную каретку. Она должна включать в себя два стальных уголка по 6.3 см, восемь подшипников марки 301, автомобильный болты (L50) и шайбы к ним. Из двутавровой балки можно вырезать крепления в виде буквы «Т». К ним прикручивается столик с направляющей, а также прижимом.

Как сделать шипорезный станок своими руками?

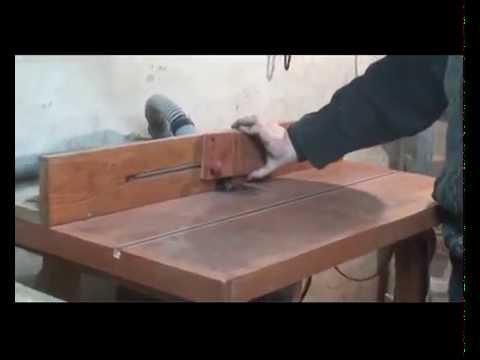

Видео: самодельный шипорезный станок

Стоит отметить, что в прижим должен быть изготовленным в заводских условиях и приобретаться в специализированных магазинах. Наличие столика объясняется тем, что каретка, таким образом, получает дополнительную жёсткость. Также происходит связь уголков по диагонали. Каретка хоть и получается достаточно жёсткой, но имеет очень лёгкий плавный ход. Она может устанавливаться и на станки других типов.

Купленные заранее шпинделя устанавливаются на балке длиной 1,8 метра. Подбор высоты фрез происходит при помощи втулок, шайб и долбёжного станка. Стоит обратить внимание на то, что данное действие потребует наличия вытяжки, если оно происходит в замкнутом помещении. Это связано с тем, что в ходе выполнения работ накапливается огромное количество пыли. Фрезы закрываются заграждением, которое изготавливается из трёх досок.

В общем, собранный шипорез является довольно пыльным и шумным станком, но позволяет сэкономить огромное количество времени.
